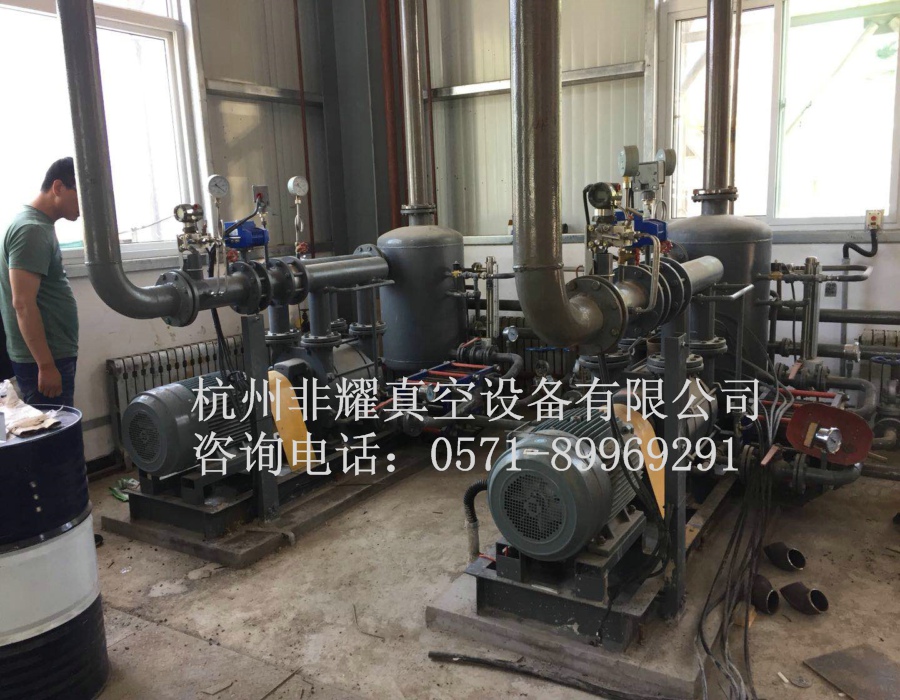

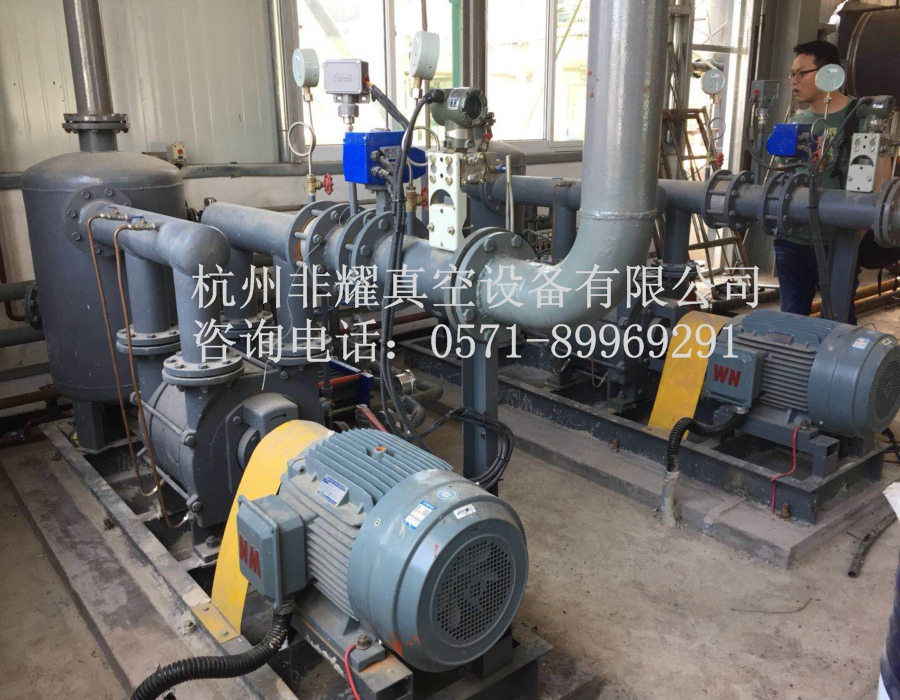

2BE水环式真空泵的操作说明及现场案例

发布日期:2018-06-22

一、2BE水环式真空泵的启动停车与维护

1、启动

启动前先用手转动联轴器数圈以确定泵内无卡住现象,确定电机转向是否与泵的转向一致,按以下顺序启动。

(1)关闭进气管路上的阀门。

(2)启动电动机(从泵联轴器端看泵为顺时针方向旋转,右边为吸气口,左边为排气口)。

(3)打开供水管路上的阀门,渐渐增加供水量,直至达到要求为止。

(4)当泵达到极限压力时,打开进气管路上的阀门,泵开始正常工作。

(5)调整填料压盖,使水成滴往外滴为好。

(6)泵在极限压力下工作时泵内可能由于物理作用产生爆炸声,可调节进气管路上的阀门,增加进气量,爆炸声即行消失,若不能消失,应检查其他原因。

2、停车

(1)关闭进气管路上的阀门。

(2)关闭供水管路上的阀门。

(3)关闭电动机。

(4)将泵内的工作液放掉以防锈蚀(冬季以防冻裂)。

3、维护

(1)检查轴承的工作与润滑情况,工作温度比环境温度高出15~20℃,最高不超出30℃。且每年加油3~4次,清洗一次。

(2)填料密封应定期压紧填料,如果填料因磨损而不能密封,应更换填料。机械密封漏水应检查密封动静环是否损坏或者密封圈老化,出现以上情况,应该更换配件。

(3)在出现特殊声音时,可拆下泵盖上的压板,查看叶轮两端面及阀板损坏的情况。

二、2BE水环式真空泵的拆卸与装配

1、拆卸

拆卸前泵体内水放掉,并将分离器与连通管拆下,泵从后端(无联轴器一端)拆顺序为:

(1)拆下轴承室挡盖,取下压力垫圈,松开轴承室螺母,取下轴承室。

(2)拆下轴承架,松开填料压盖螺母,取下填料压盖。

(3)松开拉紧螺栓,泵盖地脚螺栓后,取下后端盖。

(4)取下泵体。

(5)取下联轴器及平键,松开并取下前轴承压盖。

(6)将泵轴与叶轮从前端盖中一起取出,松下前轴承架。

2、装配

将各配合面擦净,轴承清理后涂上新油,轴承座内也涂上新油,装配顺序与拆卸相反。此时应调整好叶轮在泵体内的位置。端面间隙如下表:


叶轮外径
一侧最小间隙两侧总间隙
≤1800.1-0.15
0.25-0.3
≥180-5000.15-0.2
0.3-0.4
≥500-10000.25-0.35
0.4-0.7
≥10000.45-0.550.9-1.1
